Щетки заземления

На вращающихся и передвигающихся механизмах (не заземленных должным образом) возникают паразитные напряжения величиной от микровольт до сотен вольт. Генерируемые при этом блуждающие токи уходят в землю по пути наименьшего сопротивления, через подшипники, уплотнения и другие компоненты, со временем повреждая и выводя их из строя, что может привести к принудительному отключению и снижению КПД.

Для исключения этих вредных явлений движущиеся механизмы нужно заземлять, с этой целью используются заземляющие щетки.

По заданию клиента мы изготовили аналог щеток, по вырезке из каталога французского производителя

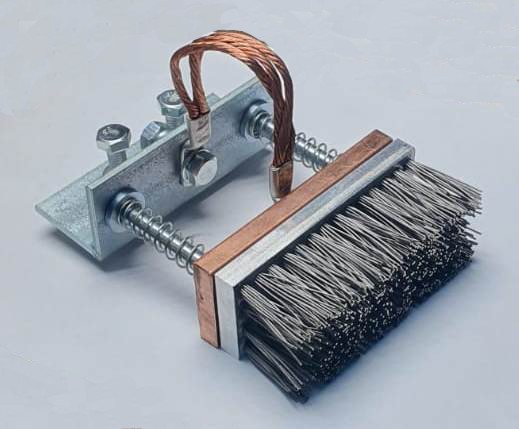

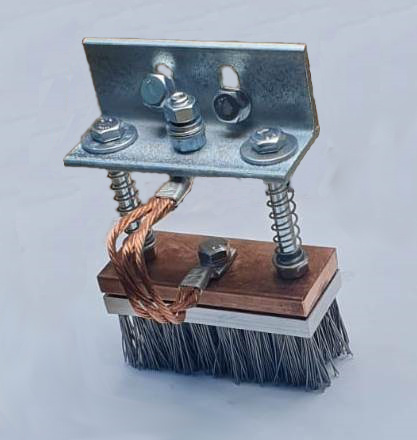

На фото Щетки для заземления щетинного типа на 100 А изготовленные ООО Вектра

(в оригинальном каталоге обозначены как ground collector brushes Ref. 2.150)

Щетка состоит из:

1. Контактная щетка (алюминиевая пластина в которой установлены щетинки из стальной проволоки)
2. Прижимная пластина из латуни или меди ( прижимает щетинки)
3. Крепежный уголок из стали , для крепления к механизму
4. Пружинное соединение , для амортизации неровностей
5. Медный шунт

Щётки щетинного типа для заземления имеют преимущество перед угольными, т.к. : имеют большую площадь контакта, щетинки эластичные лучше воспринимают неровности.

ООО Вектра имеет возможность изготовить заземляющие щетки по образцам и чертежам заказчика, почта   1@k271.ru
