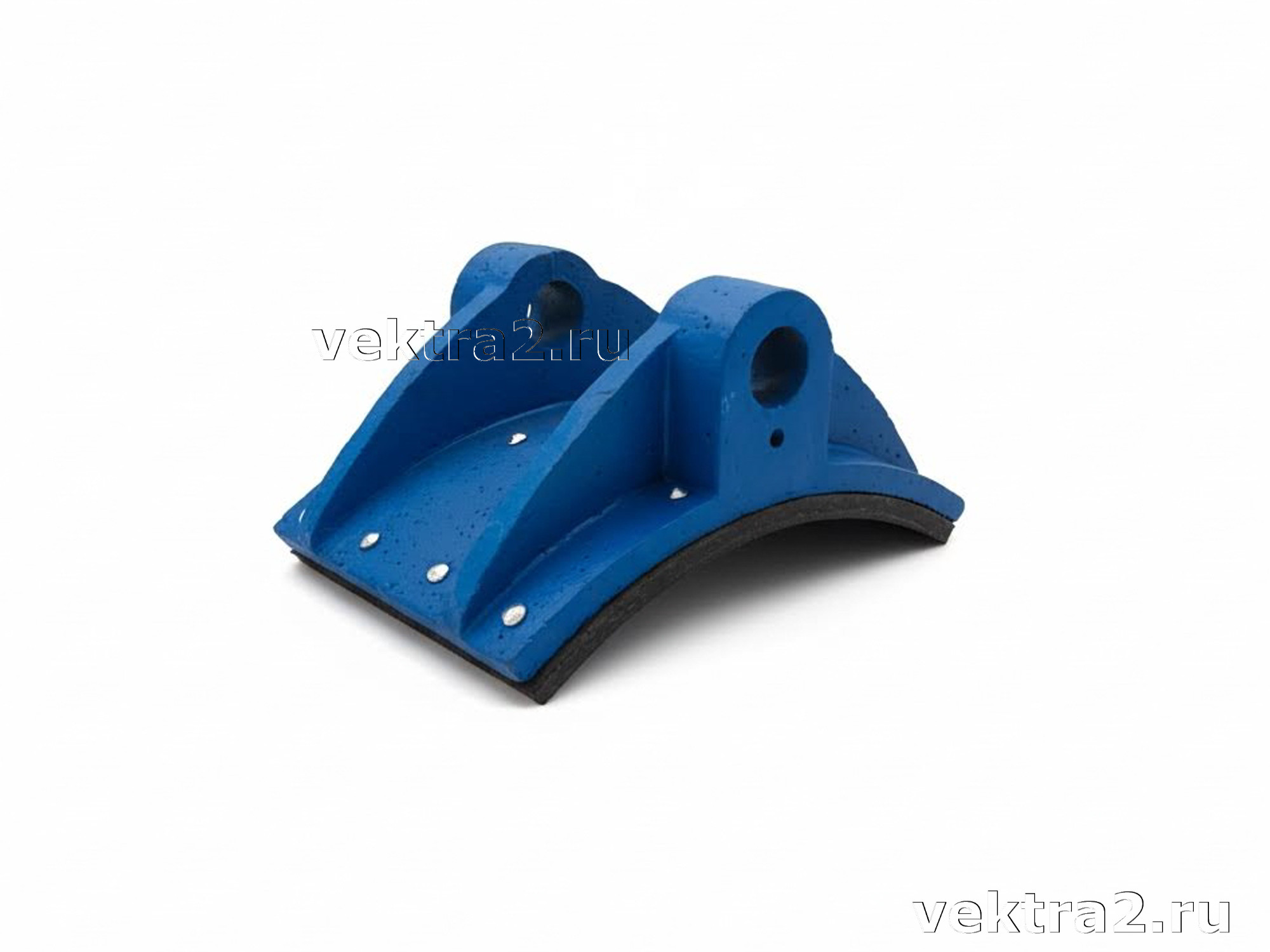

Колодка тормозная ТКГ
Колодки ТКГ- это элемент тормозной системы грузоподъемных кранов, они устанавливаются на гидравлические тормоза марки ТКГ, по две штуки на тормоз. Колодки создают необходимое трение для остановки и удержания шкива.

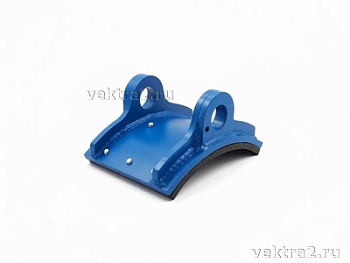

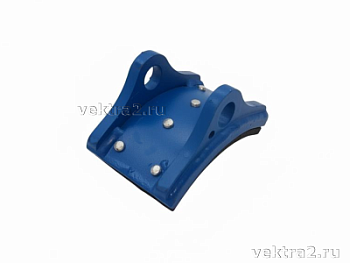

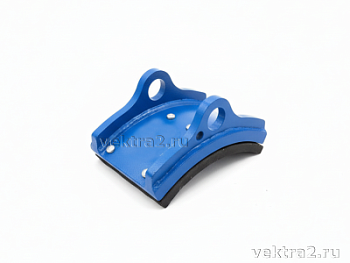

Колодки ТКГ изготавливаются по ТУ 3178-023-26284822-2024, для тормозов следующих типоразмеров ТКГ-160, ТКГ-200, ТКГ-300, ТКГ-400, ТКГ-500. ТКГ расшифровывается как тормоз колодочный гидравлический, а цифра обозначает диаметр тормозного шкива в миллиметрах.

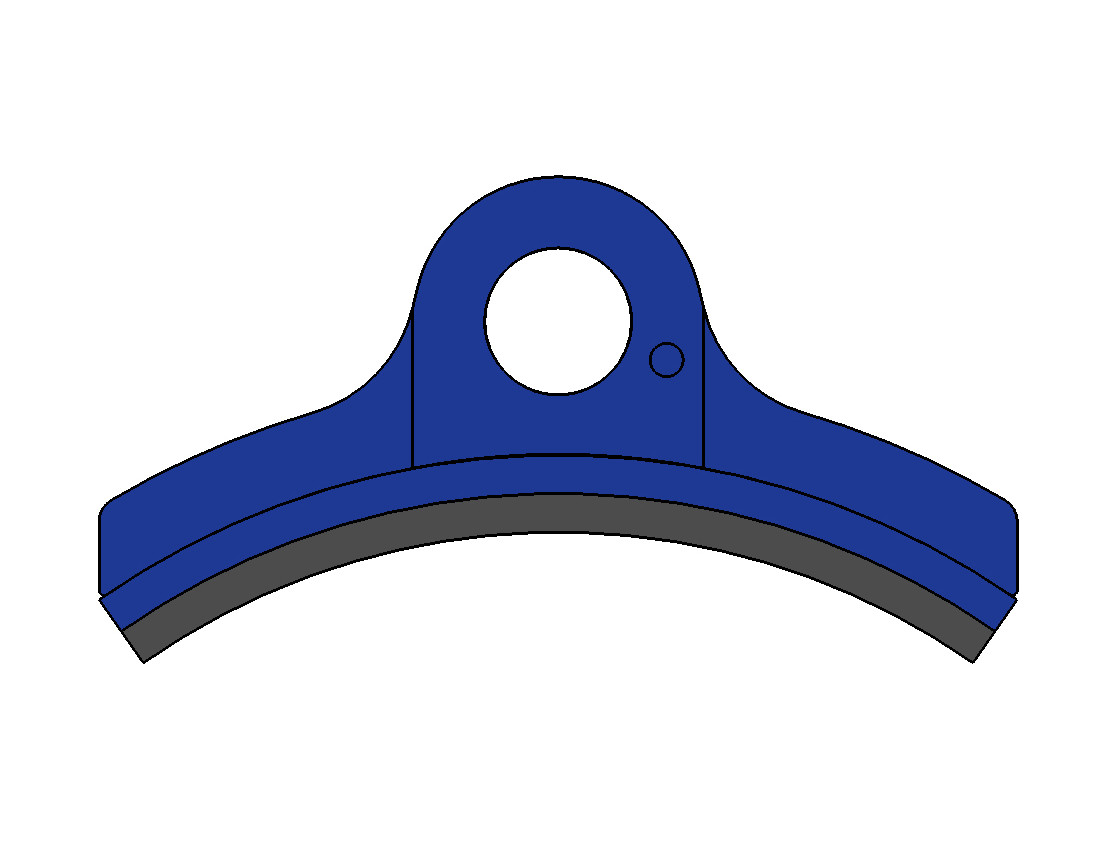

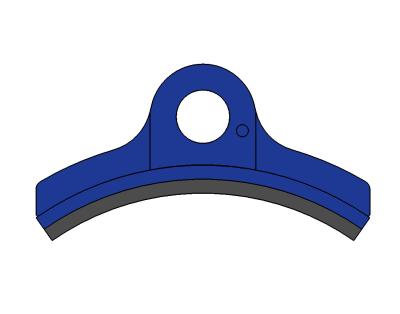

Конструкция колодок для тормозов ТКГ
Колодка тормозная состоит из: металлического основания на котором закреплены фрикционные накладки из материала ЭМ-1 .
Крепление тормозной накладки осуществляется с помощью заклёпок утопленных не менее, чем на половину толщины накладки, чтобы предохранить поверхность тормозного шкива износа
Колодки шарнирно закрепляются на стойках тормоза, такое крепление колодок обеспечивает их хорошее прилегание к тормозному шкиву
Регулировочные болты расположенные под колодками — позволяют настраивать зазор между колодками и шкивом
