Тормоз ТКГ

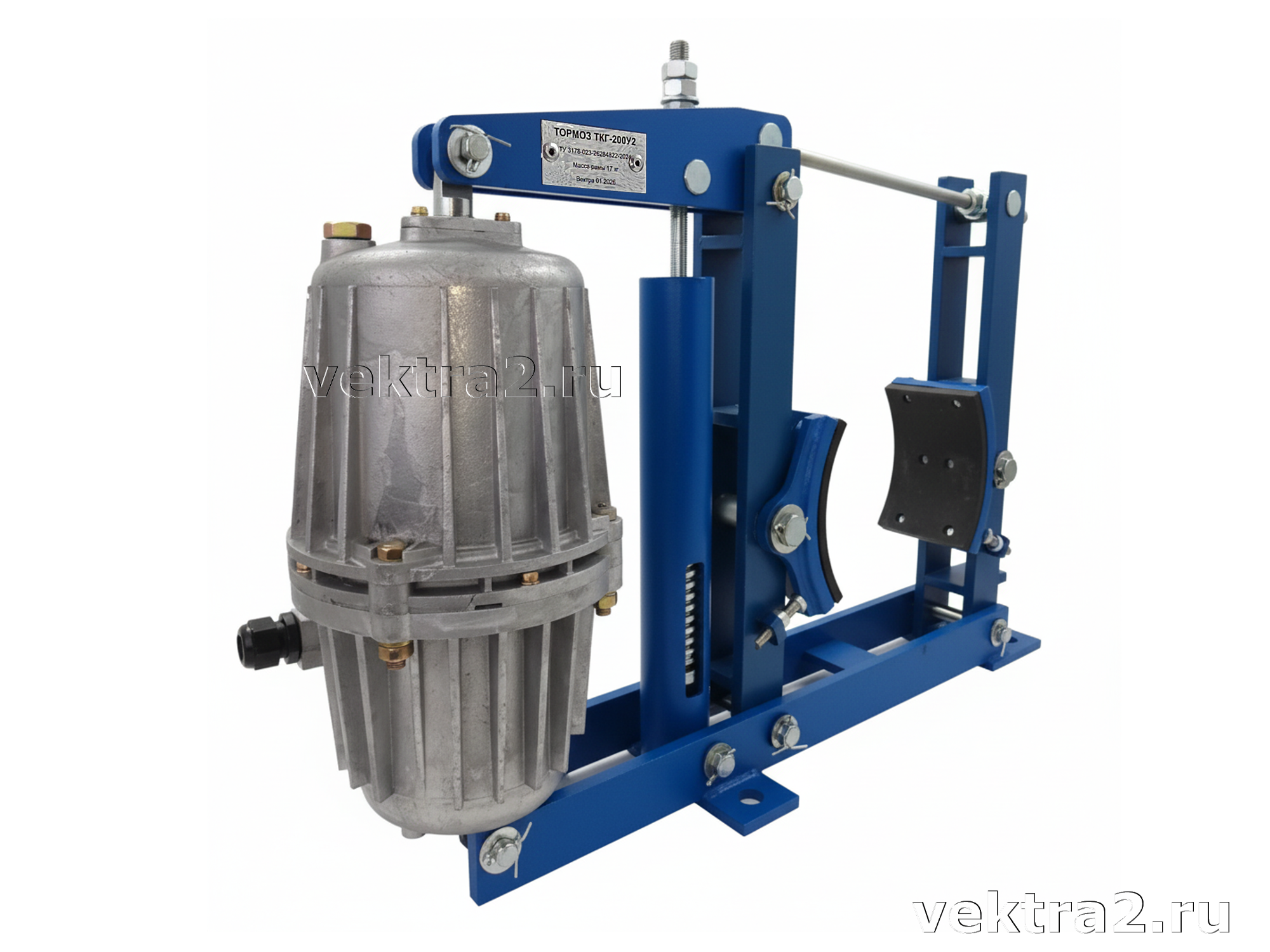

Тормоз колодочный ТКГ — устройство для остановки и удержания в фиксированном положении механизмов передвижения и подъема вращающихся шкивов кранов, лебёдок, конвейеров и другого грузоподъёмного оборудования.

Рамы ТКГ изготавливаются по ТУ 3178-023-26284822-2024, следующих типоразмеров ТКГ-160, ТКГ-200, ТКГ-300, ТКГ-400, ТКГ-500, цифра обозначает диаметр тормозного шкива в миллиметрах. Чем больше диаметр шкива , тем больше максимальный тормозной момент приложенный к этому шкиву.

Тормоз колодочный ТКГ

Рама тормоза ТКГ

Колодка тормозная ТКГ

Конструкция крановых тормозов ТКГ

Тормоз ТКГ состоит из двух основных частей:

Механическая часть или рама тормоза- система рычагов которая передаёт усилие от пружины на тормозные колодки и шкив
Гидротолкатель ТЭ, электрический привод –растормаживает тормозной шкив при подаче на него питания

Принцип работы ТКГ

На станине (1) шарнирно укреплены стойки (2) и тормозные колодки (3) с фрикционными накладками (4).
В обесточенном состоянии тормозной шкив (7) сжат колодками т.е. находится в заторможенном состоянии, тормозное усилие создается тормозной пружиной (5) закрытой кожухом (6).
При включении двигателя (перемещения или подъема) крана, электропитание подается на гидротолкатель ТЭ (8), выдвигается шток толкателя ТЭ, преодолевает усилие пружины и разводит колодки, освобождая шкив и позволяя механизму вращаться.
При отключении питания пружина возвращает колодки в исходное положение — происходит затормаживание механизма.

Регулировка тормоза ТКГ

Предусмотрено несколько механизмов регулировки ТКГ:

Регулировка тормозного момента. Обеспечивается регулировкой установочной длины пружины гайками (9)
Регулировка зазоров между шкивом и колодками производится регулировочными болтами (10)
Величина рабочего хода штока электрогидравлического толкателя ТЭ производится регулировочной тягой (11)
Равномерный развал обеих стоек обеспечивается упорным болтом (12)

Размеры тормозов ТКГ

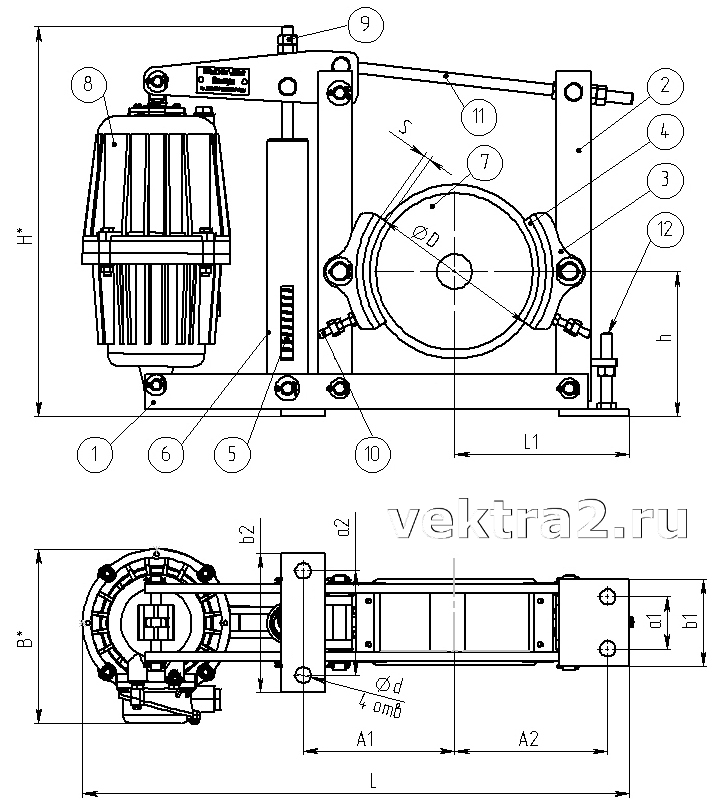

Тормоз	L, мм	B, мм	H, мм	D, мм	h, мм	A1, мм	A2, мм	a1, мм	a2, мм	b1, мм	b2, мм	L1, мм	d, мм	s, мм
ТКГ-160	500	200	450	160	145	128	72	90	90	120	120	151	13	6
ТКГ-200	628	200	448	200	170	175	175	60	120	100	160	201	18	8
ТКГ-300	779	216	586	300	240	250	250	80	150	130	190	272	22	8
ТКГ-400	900	216	610	400	300	170	170	68	68	110	110	315	22	10
ТКГ-500	1050	216	850	500	400	205	205	85	85	180	180	330	27	12
