Кольцевые подвесы ПСК

Конструкция гибкого кабельного токоподвода на кольцах

Гибкий кабельный токоподвод по типовым проектам 5.407-115 и А30-95 состоит из следующих изделий:

• Подвес кольцевой ПСК- основной рабочий механизм токоподвода, перемещается по натянутой проволоке неся на себе питающий кабель. Конструктивно состоит из стального кольца, серьги и кабельного зажима. Количество подвесов зависит от длины линии.
• Подвес концевой ПКК- для неподвижного закрепления кабеля в месте подвода питания, устанавливается 1 штука на линию. Конструктивно состоит из «тросового зажима», серьги и зажима кабеля
• Поводок 5.407.115.1.260 – связующее звено между тельфером и кабельной линией, через него тельфер соединяется с первым подвесом ПСК, 1 штука на линию
• Кронштейны 5.407-115.1-ххх, привариваются к нижней полке монорельса в начале и конце пути движения тельфера, между ними закрепляется струна или трос. На линию устанавливается 2 штуки правый и левый
• Анкер АОК-500, анкер для закрепления трос применяется совместно с кронштейнами 5.407-115.1-220 и  -230
• Муфта натяжная К-804 – натягивает струну или трос, работает до диаметра троса 8 мм, если диаметр больше нужно брать муфту К-805 или талреп, 1 штука на линию
• Зажим тросовый К-676 У3, сжимает трос на концах для образования петли за которую крепится трос, 1 штука на линию

Принцип работы кольцевых подвесов ПСК

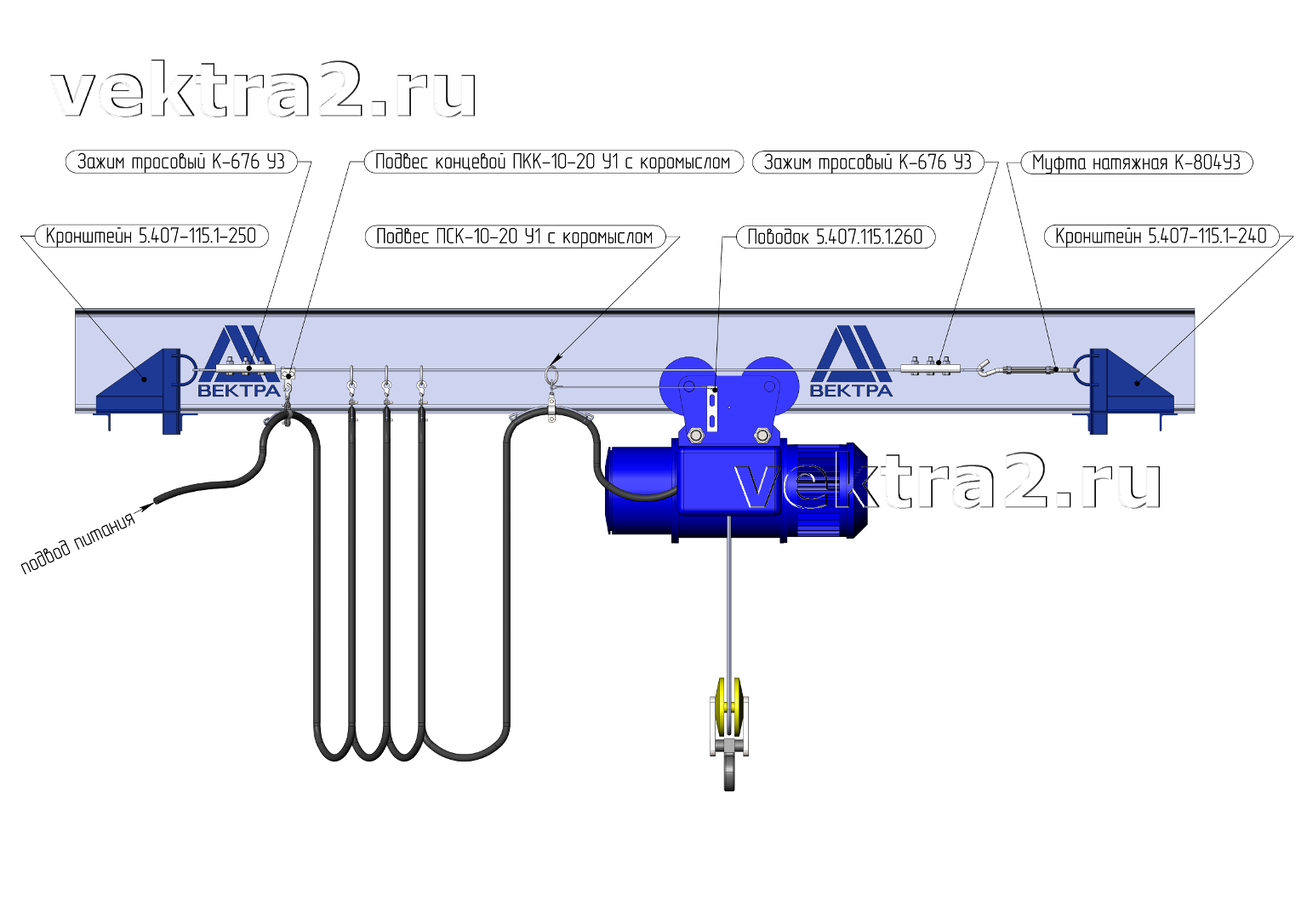

Параллельно пути движения тельфера натягивается стальной трос или струна. На этот трос подвешиваются подвесы для кабеля ПСК.  В точке подвода кабеля питания от щита устанавливается неподвижный подвес ПКК, другой конец кабеля подсоединен к аппаратуре тельфера или кран-балки.

Кран-балка перемещается от точки питания , подвесы ПСК растягивают кабель, при обратном движении подвесы собираются вместе, собирая кабель в петли. Такая система электропитания крана или тельфера называется фестонным или кабельным токоподводом.

Кабельные подвесы ПСК производства ООО Вектра состоят из следующих частей:

• Кольцо стальное диаметр прутка 6 мм
• Серьга для соединения кабельного зажима и кольца, серьга выполняется с вырезом для кольца
• Кабельный зажим с резиновой втулкой для защиты кабеля

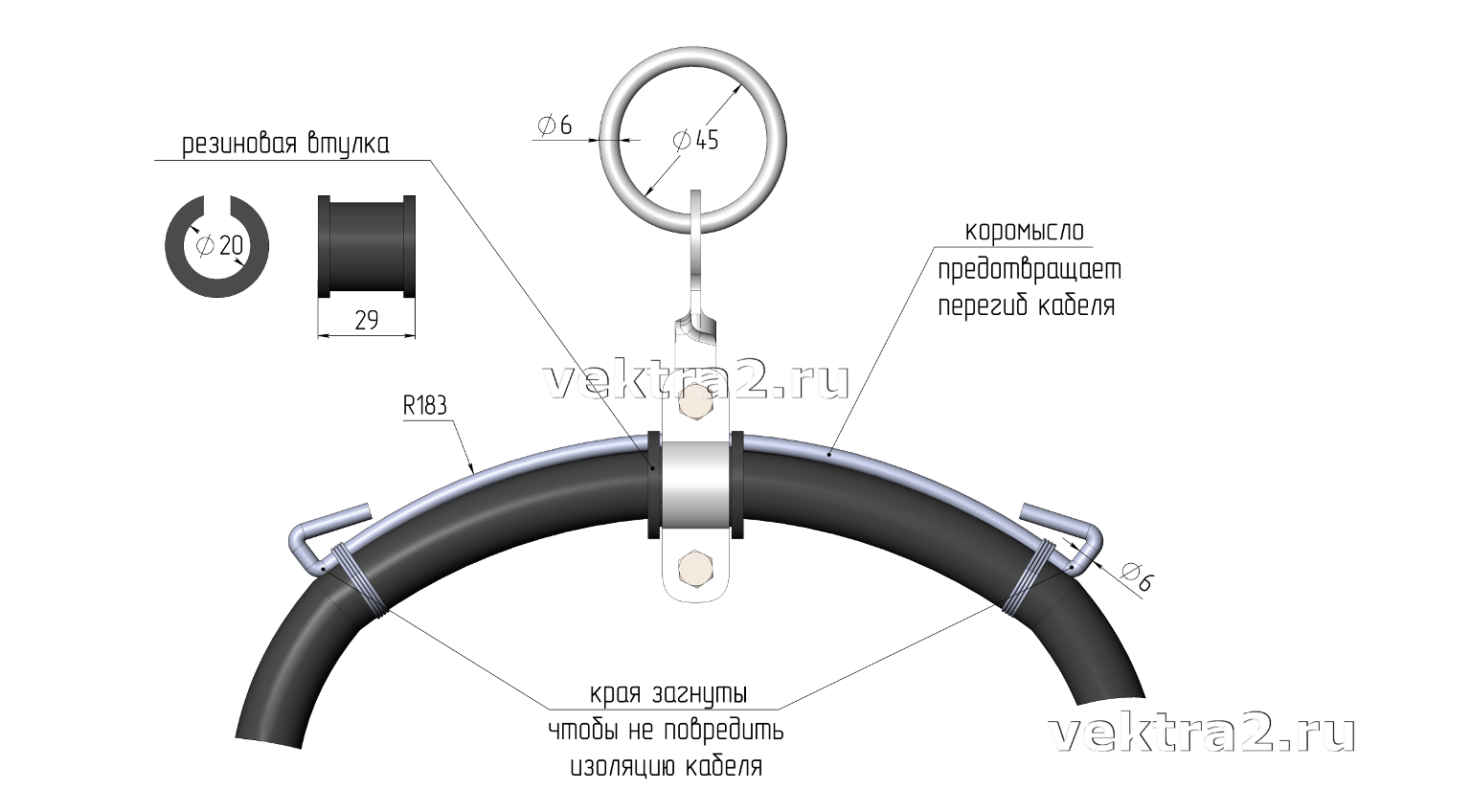

• Коромысло проволочное радиусное из проволоки D 6 мм , для предотвращения перегиба кабеля (по желанию клиента подвесы поставляются как с коромыслом так и без него)

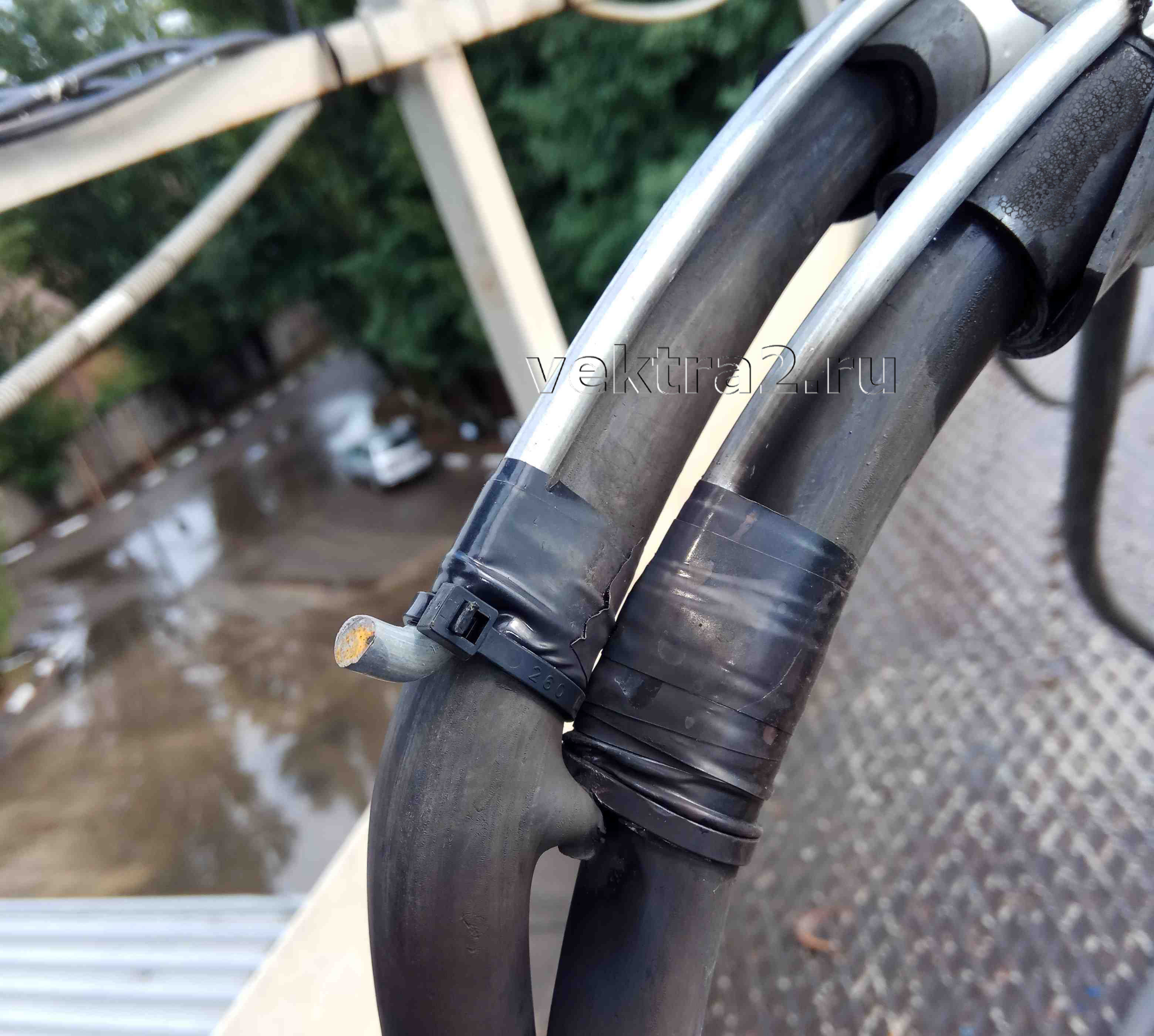

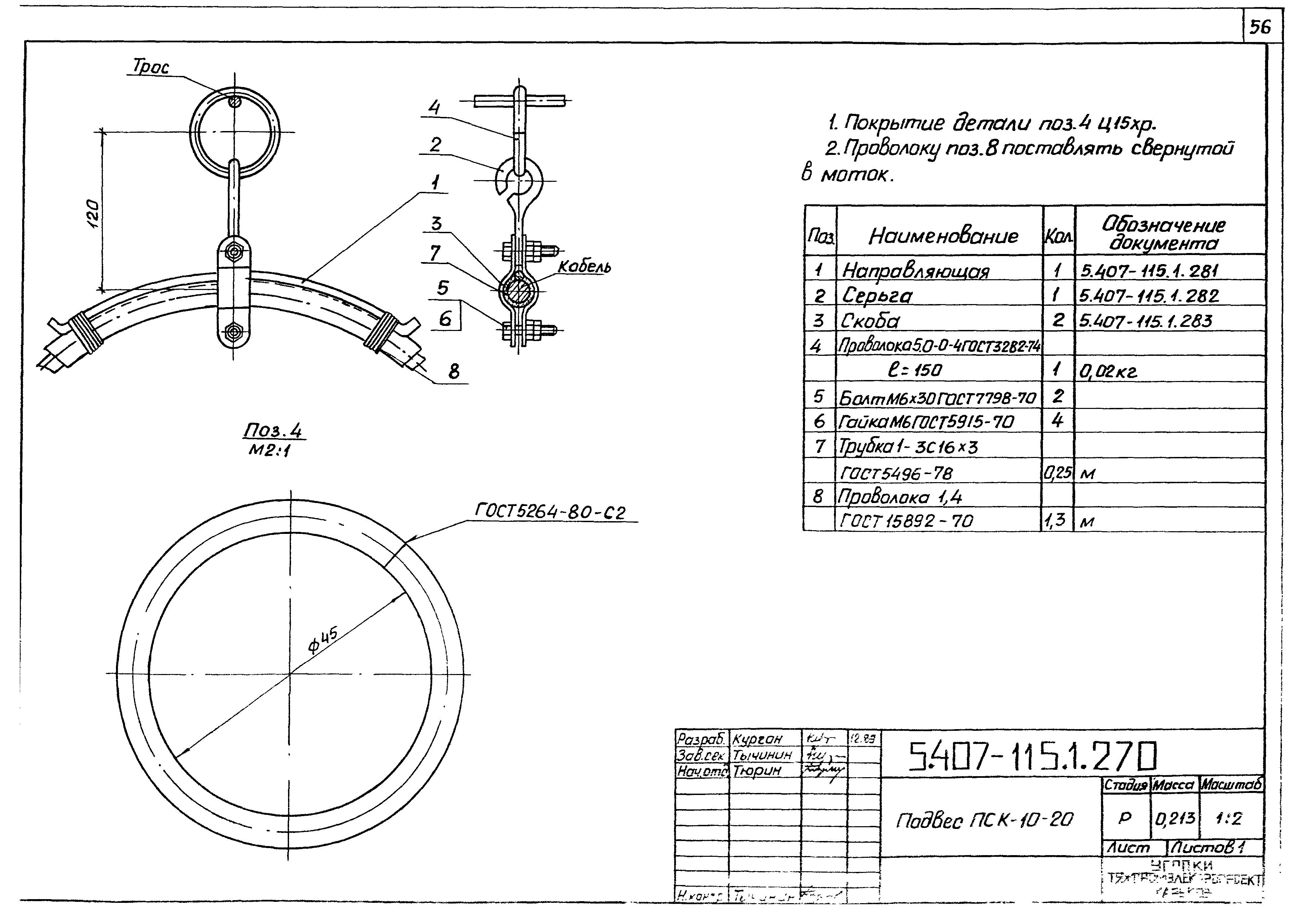

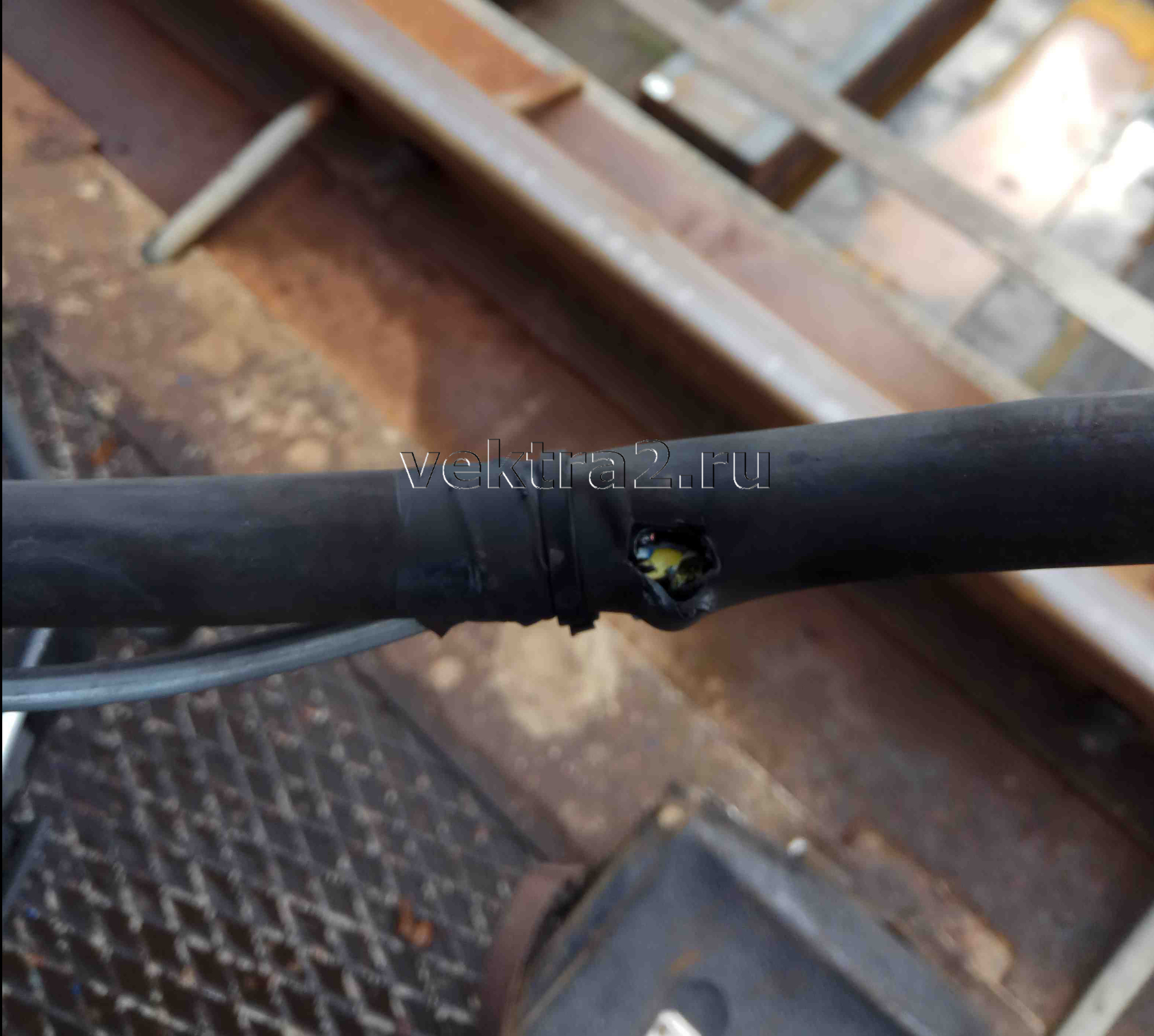

Первые версии подвесов мы делали строго по советскому чертежу 5.407-115.1.270. При эксплуатации столкнулись со следующей проблемой: конец коромысла при покачивании распарывал изоляцию кабеля на соседнем подвесе, что приводило к короткому замыканию.

Поэтому были приняты решения, внести следующие улучшения в конструкцию:

• загибать концы коромысла в петлю
• увеличить диаметр проволоки из которой изготовлены кольца и коромысла с 5 до 6 мм

  *** По желанию клиента размеры, комплектация, материалы и форма подвесов могут быть изменены.

Преимущества и недостатки токоподвода на подвесах ПСК

Преимущества:

• дешевизна
• простота крепления троса, трос крепится в двух точках, начале и конце пути кран-балки

Недостатки:

• монтаж на  трос. Т.к. кольцо подвеса не разъемное, приходится снимать трос с одного конца, чтобы установить подвесы. Есть соблазн заменить кольцо на карбин, но карабин из-за своей овальной формы не вращается и быстро протирается в месте трения с тросом, а кольцо проворачивается и равномерно изнашивается со временем.
• провис троса. Кабельный токоподвод работает хорошо, на хорошо натянутом тросе.
• ограничение по длине в 50 метров. Большая длина линии при тросовом токоподводе не рекомендуется.
• невозможность выстроить криволинейные участки пути, как в с-рельсе или закрытом шинопроводе
